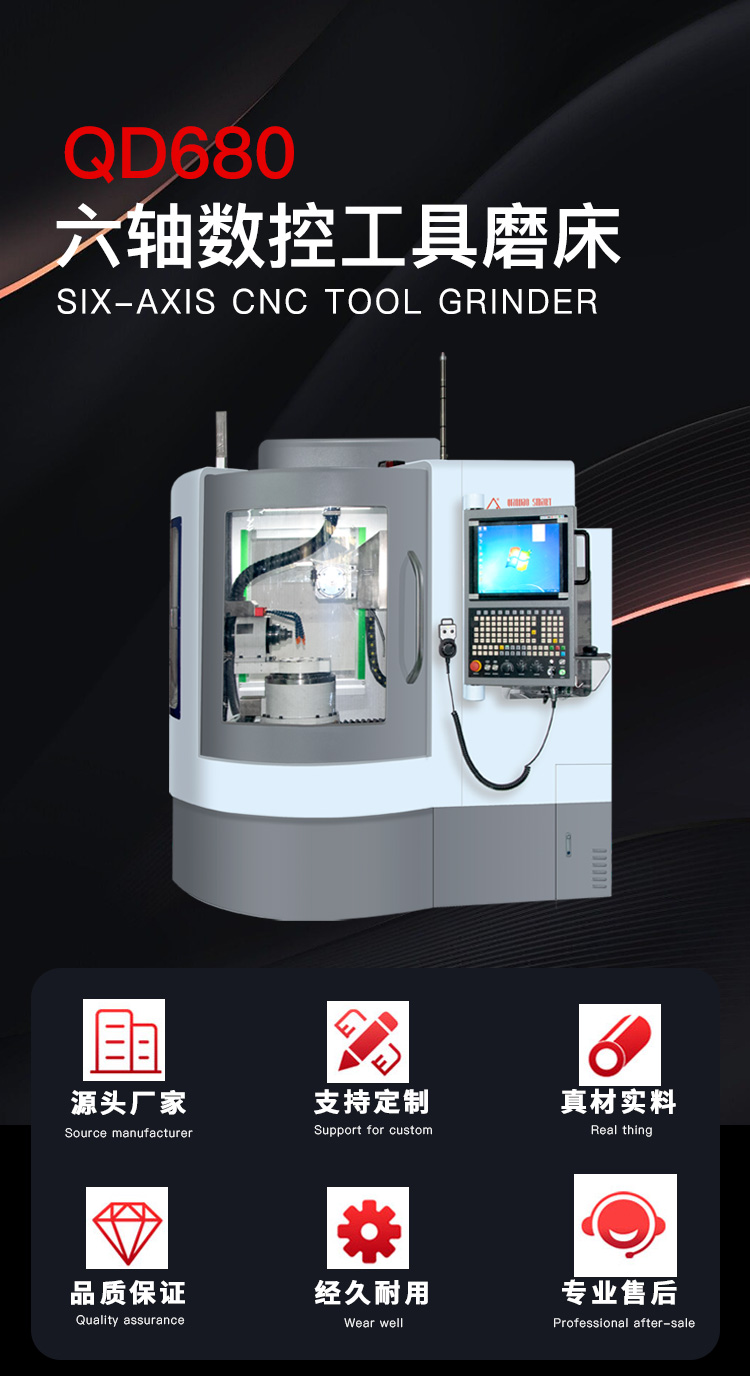

QD680數控工具磨床
數控工具磨床
2020-11-16 16:11:38
產品亮點 | 主要參數 |

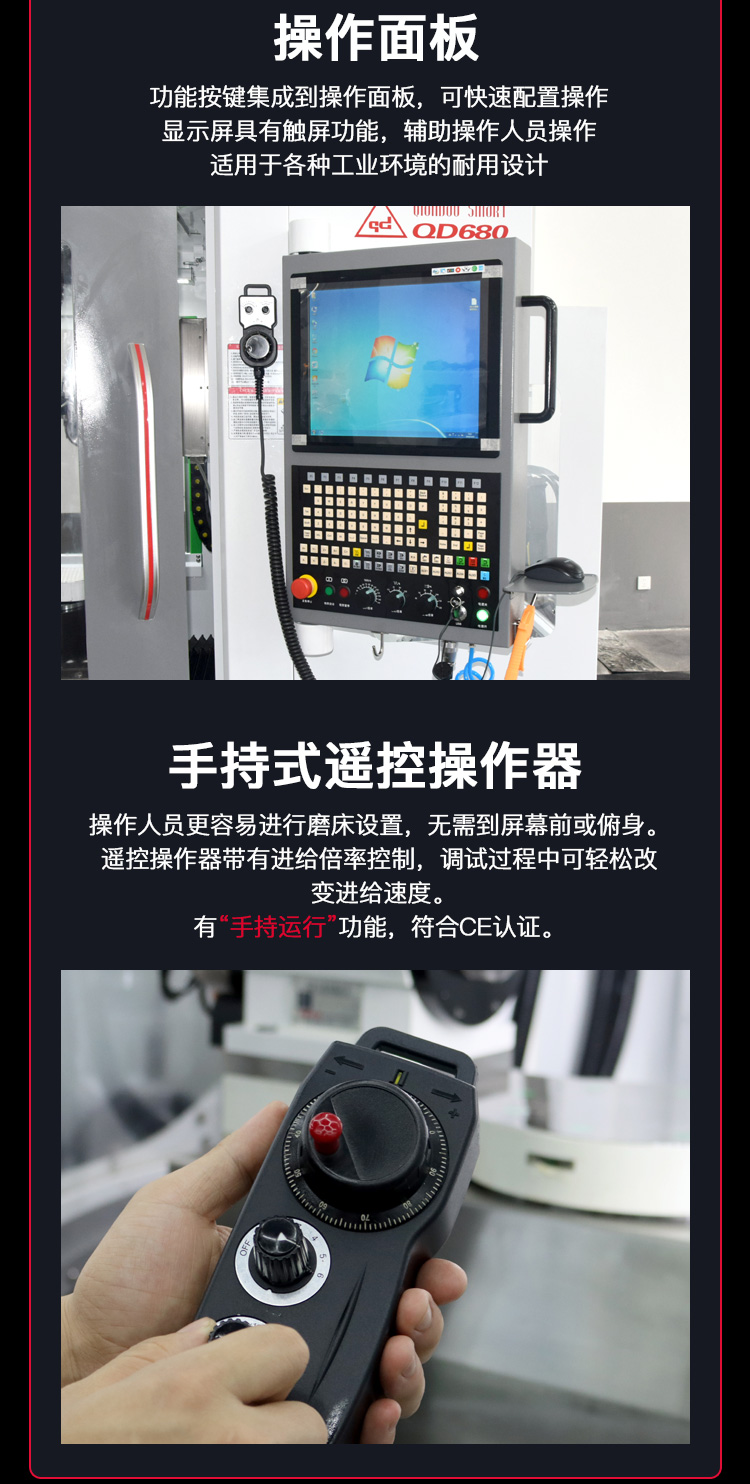

5. 機床采用全封閉外觀(正面活動拉門、左側及后面設有維修門)、懸臂式操控面板、手持電子手輪、專用啟停按鈕及腳踩開關、配置自動冷卻油冷機及工件冷卻液控制裝置、配置自動潤滑裝置及吸霧接口、報警蜂鳴器、配置電器箱冷卻空調,使機床的操作、保養、維護變動簡單方便。
數控系統 |
新代210MA-5E |

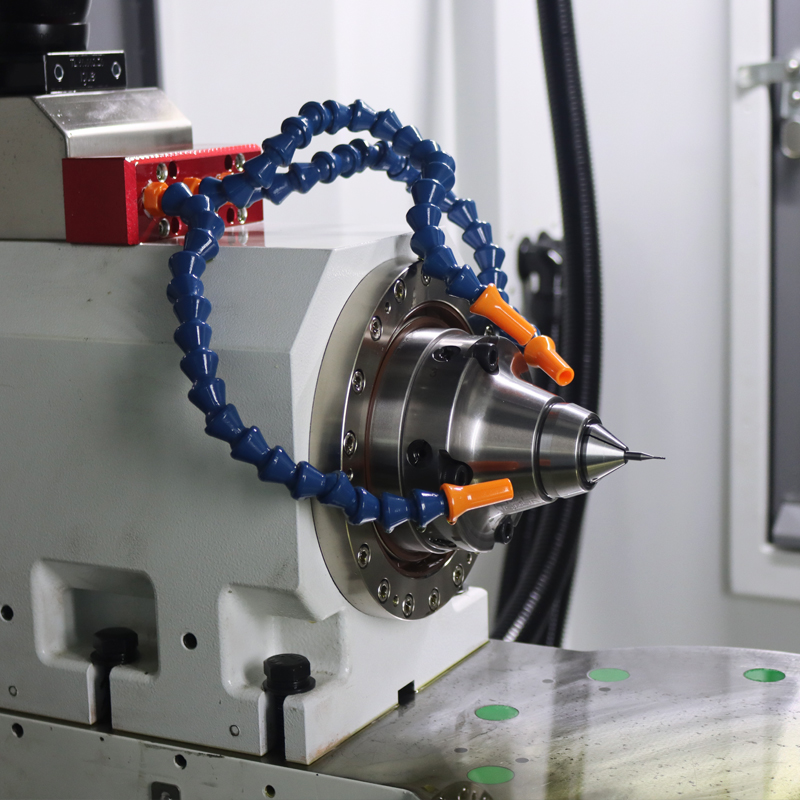

自動夾緊工件范圍 |
3~12mm |
加工工件直徑 |
Φ1~10mm |
磨頭擺動最高轉速(C軸) |
30rpm |
磨削最大工件長度 |
100(工件總長)mm |
C軸旋轉范圍 |
180° (+165°~ -15°) |
最大加工工件槽深 |
10mm |
工件主軸中心高 |
140mm |
最大工件重量 |
10Kg |
工件主軸徑向跳動 |
≤0.005mm |
磨頭最大功率(直驅電主軸) |
11 KW |
磨頭主軸徑向跳動 |
≤0.005mm |
砂輪尺寸(CBN/金剛石) |
Φ50~Φ200mm |
氣缸推力范圍 |
700-900kg |
磨頭主軸轉速(變頻調速) |
1000-6000rpm |
直線軸分辨率 |
0.00lmm |
磨頭垂直升降行程(Z軸) |
260(-100~160)mm |
旋轉軸分辨率 |
0.00l° |
工作臺行程X軸/Y軸/Z軸 |
X:285 / Y:300 / Z:260 |
電源 |
AC380V 50HZ 三相 |
直線軸快速移動速度 |
15m/min |
機床總功率 |
18KW |
工件主軸轉速(A軸) |
200rpm |
機床外形尺寸 |
1800×2080×2100mm |
A軸旋轉范圍 |
∞ |
B軸擺動范圍 |
330°(+235° -95°) |
機床重量 |
4T |
|
|
2020 11-16
QD580數控工具磨床
五軸聯動數控刀具磨床
QD580是一款性能優良的刀具磨削中心,適用于生產或修磨銑削類刀具、鉆削類刀具、成形刀具等。
機床重量:5T
數控系統:新代
加工直徑:200mm (max)
磨削長度:200mm (max)
加工槽深:20mm (max)
機床功率:28KW
外觀尺寸:2300x1600x2400mm
2020 11-16

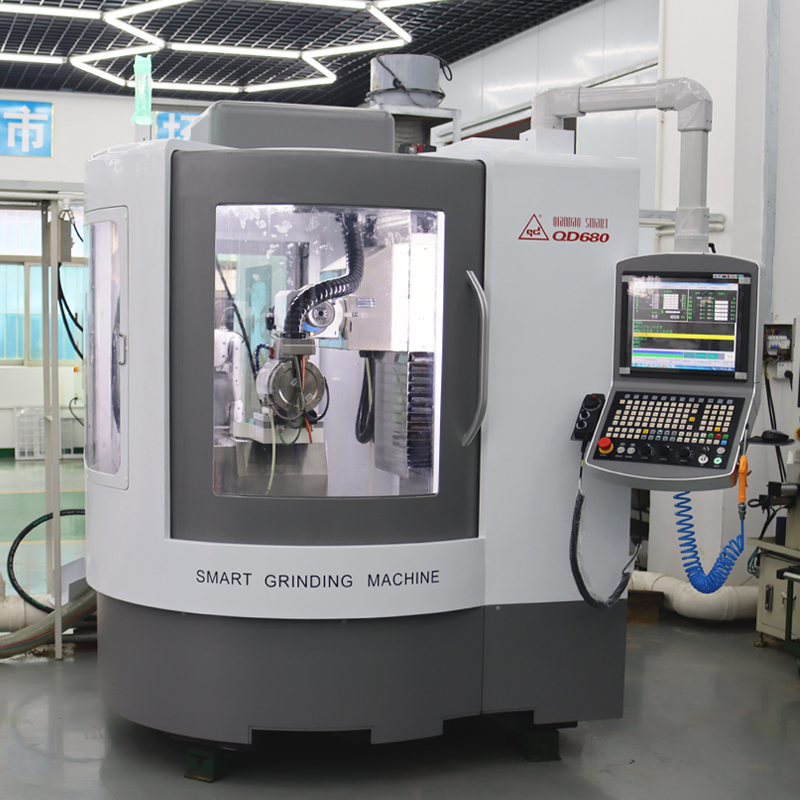

QD680數控工具磨床
六軸五聯動刀具磨床
QD680六軸五聯動數控工具磨床,適用于生產或修磨小規格銑削類刀具、鉆削類刀具、成形刀具等
加工范圍:1~8mm
機床重量:3.5T
外形尺寸:1600×1550×2100mm
2021 03-16
QD560數控工具磨床
QD560數控工具磨床
QD560是千島公司新研發的五軸五聯動數控工具磨床,是一款高性價比刀具磨床,適用于生產或修磨各類銑削類刀具、鉆削類刀具、成形刀具等 。
大加工工件直徑:200mm
磨削大工件長度:170mm
大加工工件槽深:10mm
機床總功率:15kw
機床外形尺寸:1700×1520×2100mm
機床重量:4T
2023 10-11

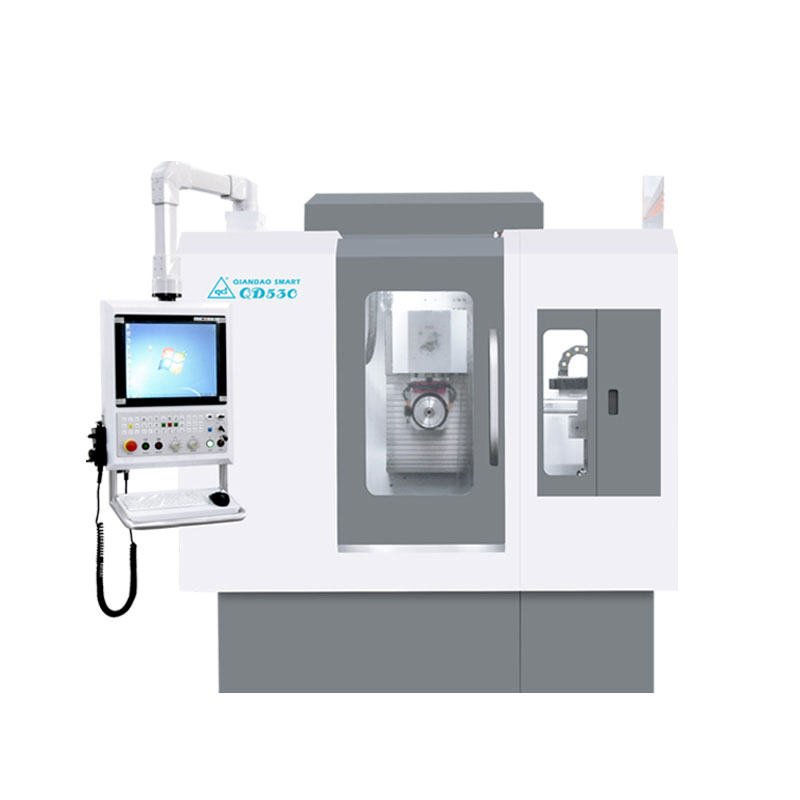

QD530五軸數控工具磨床
QD530五軸數控工具磨床
QD530是千島公司新研發的五軸五聯動數控工具磨床,是一款高性價比刀具磨床,適用于生產或修磨各類銑削類刀具、鉆削類刀具、成形刀具等。
2023 11-14

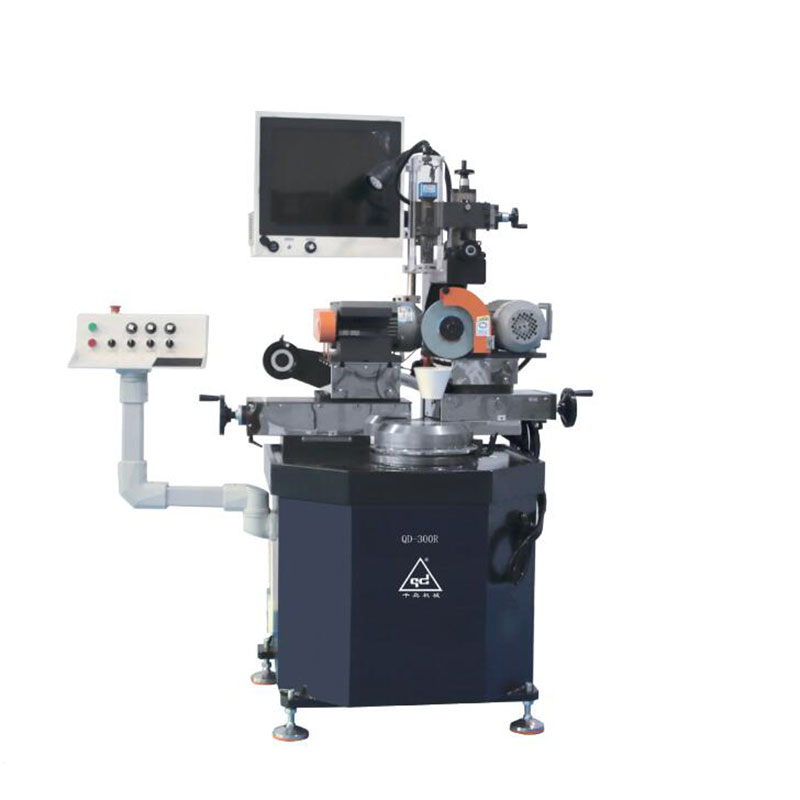

QD300R金剛石砂輪成型修整機
QD300R金剛石砂輪成型修整機
QD300R可以對鉆石砂輪、CBN砂輪及多個砂輪組成的砂輪組,進行簡單且高效率的修整,可以修整平面、角度、圓弧及成型砂輪。? 采用臺灣產精...
