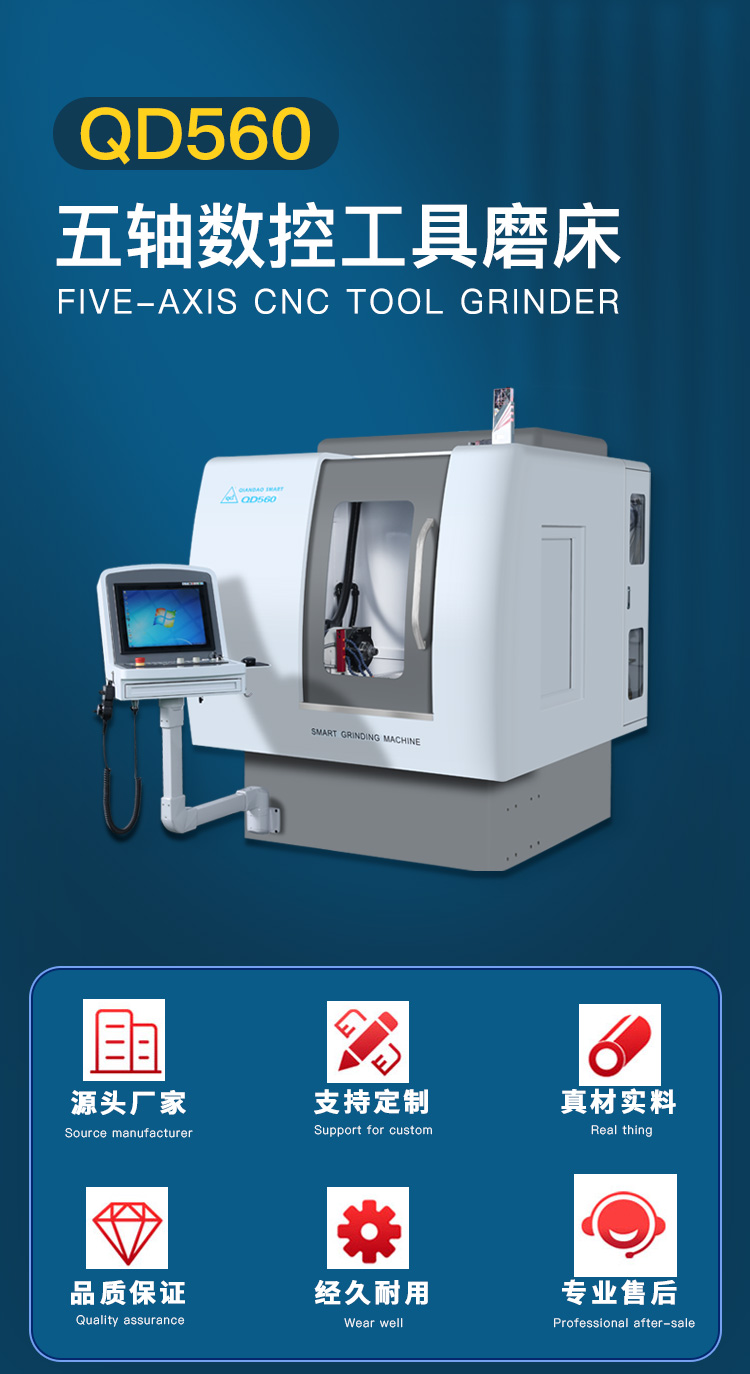

QD560數控工具磨床
數控工具磨床
2021-03-16 15:33:29
| 產品亮點 | 主要參數 |
機床介紹
QD560是千島公司研發的五軸五聯動數控工具磨床，是一款高性價比刀具磨床，適用于生產或修磨各類銑削類刀具、鉆削類刀具、成形刀具等。機床造型簡潔，人機界面友好，天然大理石構件，穩定性好。
|
數控系統 |
新代210MA-5E |
夾頭夾緊工件范圍 |
3~20mm
|
|
最大加工工件直徑 |
Φ3~12mm 盤類≤Φ200 mm |
磨頭擺動額定轉速(C軸) |
30rpm |
|
磨削最大工件長度 |
170mm |
C軸旋轉范圍 |
|
|
最大加工工件槽深 |
10mm |
工件主軸中心高 |
150mm |
|
最大工件重量 |
10Kg |
工件主軸徑向跳動 |
≤0.005mm |
|
磨頭最大功率(直驅電主軸) |
11KW /22KW |
磨頭主軸徑向跳動 |
≤0.005mm |
|
砂輪尺寸(CBN/金剛石) |
Φ50～Φ200mm |
氣缸推力范圍 |
700-800kg |
|
磨頭主軸轉速(變頻調速) |
1000-6000rpm |
直線軸分辨率 |
0.00lmm |
|
磨頭垂直升降行程(Z軸) |
360(-100/+260)mm |
旋轉軸分辨率 |
0.00l° |
|
工作臺行程X軸/Y軸 |
X：450 / Y：590 |
電源 |
AC 380V 50HZ三相 |
|
直線軸快速移動速度 |
15m/min |
機床總功率 |
20KW/32KW |
|
工件主軸轉速(A軸) |
200rpm |
機床重量 |
4T |
|
A軸旋轉范圍 |
∞ |
電源 |
AC 380V 50HZ 三相 |
|
自動夾緊工件范圍 |
3~20mm |
|
|
2020 11-16
QD580數控工具磨床
五軸聯動數控刀具磨床
QD580是一款性能優良的刀具磨削中心，適用于生產或修磨銑削類刀具、鉆削類刀具、成形刀具等。
機床重量：5T
數控系統：新代
加工直徑：200mm (max)
磨削長度：200mm (max)
加工槽深：20mm (max)
機床功率：28KW
外觀尺寸：2300x1600x2400mm
2020 11-16
QD680數控工具磨床
六軸五聯動刀具磨床
QD680六軸五聯動數控工具磨床，適用于生產或修磨小規格銑削類刀具、鉆削類刀具、成形刀具等
加工范圍：1~8mm
機床重量：3．5T
外形尺寸:1600×1550×2100mm
2021 03-16
QD560數控工具磨床
QD560數控工具磨床
QD560是千島公司新研發的五軸五聯動數控工具磨床，是一款高性價比刀具磨床，適用于生產或修磨各類銑削類刀具、鉆削類刀具、成形刀具等 。
大加工工件直徑:200mm
磨削大工件長度:170mm
大加工工件槽深:10mm
機床總功率:15kw
機床外形尺寸:1700×1520×2100mm
機床重量：4T
2023 10-11
QD530五軸數控工具磨床
QD530五軸數控工具磨床
QD530是千島公司新研發的五軸五聯動數控工具磨床，是一款高性價比刀具磨床，適用于生產或修磨各類銑削類刀具、鉆削類刀具、成形刀具等。
2023 11-14
QD300R金剛石砂輪成型修整機
QD300R金剛石砂輪成型修整機
QD300R可以對鉆石砂輪、CBN砂輪及多個砂輪組成的砂輪組，進行簡單且高效率的修整，可以修整平面、角度、圓弧及成型砂輪。? 采用臺灣產精...
